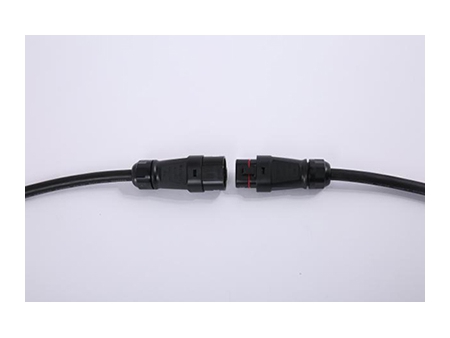

Złącze solarne BC05C typu T

Opinii

Strona www: http://thesolarconnector.pl/2-7-bc05c-circular-connector.html

BC05C to okrągłe złącze opracowane przez firmę Betteri, aby sprostać wymaganiom rynku mikrofalowników fotowoltaicznych. Działa dobrze z naszym wcześniejszym złączem i jest odpowiednie dla falowników o wyższej mocy. To złącze solarne charakteryzuje się konstrukcją typu quick-connect, która eliminuje potrzebę ręcznego okablowania na miejscu, oferując większą elastyczność, łatwość użycia i bezpieczeństwo. Ułatwia to konfigurację i łączenie mikrofalowników, co jest idealne zarówno dla instalacji solarnych w domach, jak i w zastosowaniach komercyjnych.

Specyfikacja głównego przewodu: 300V, 40A(10AWG);
Specyfikacja przewodu odgałęźnego: 300V, 12A(16AWG);
Kolor: Czarny
Certyfikaty:

Parametry techniczne

Ogólne	Liczba wtyków	2P PE
	Prąd znamionowy głównego kabla	40A (zastosowanie kabla miedzianego 10AWG/6mm²)
	Napięcie znamionowe	300V
	Prąd znamionowy kabla odgałęźnego	12A (zastosowanie kabla miedzianego 16AWG/1.5mm²)
	Napięcie znamionowe kabla odgałęźnego	300V
	Opór stykowy	≤5mΩ
	Napięcie wytrzymywane przy częstotliwości zasilania	1500V AC
	Kategoria przepięciowa	Ⅲ
	Stopień zanieczyszczenia złącza	2 (połączone)
	Klasa ochrony	IP68(1m, 1h)
	Siła wyciągania	20~50N
	Klasa palności	UL94-V0
	Zakres temperatury pracy	-40℃~ 85℃
Normy	PPP 59015A:2013	Norma testowa TUV
Normy	ANSI/UL6703-2017	Norma testowa CSA
Dane dotyczące połączeń	Specyfikacja odpowiednich kabli	Główny kabel: 14/12/10AWG; kabel odgałęźny: 16/18AWG
	Zewnętrzna średnica odpowiednich kabl	Główny kabel 10~13mm; Kabel odgałęźny: 7~9.5mm
	System blokowania	Zatrzask
Typ połączenia	Połączenie głównego kabla	Zacisk
Typ połączenia	Połączenie kabla odgałęźnego	Zacisk
Materiał	Materiał obudowy	PPE
	Materiał styków	Stop miedzi i cynku
	Powierzchnia styków	Główny kabel: cynowany; kabel odgałęźny: złocony
	Materiał uszczelniający	Guma silikonowa
Wymiary	Długość	230mm
	Szerokość	40mm
	Wysokość	134mm

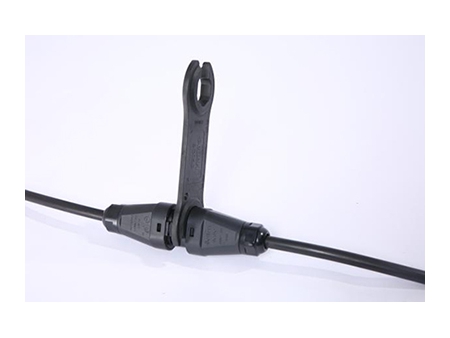

Metody okablowania
