Złącza okrągłe BC02 (pięciostykowe – 5 PIN)
Opinii
Złącze konektor PV, Złącze solarne, Konektor złącze panel solarny
To trójfazowe złącze prądu przemiennego charakteryzuje się dużą obciążalnością prądową i doskonałą odpornością na promieniowanie UV i wysokie temperatury, dzięki czemu idealnie nadaje się do stosowania w połączeniu z falownikami stringowymi średniej mocy. Obudowa wykonana z wysokiej jakości importowanego PA66. Stabilność i niezawodność są gwarantowane dzięki systemowi zatrzasków.
- Zakres mocy: 20 kW-30 kW, trzyfazowe
- Napięcie znamionowe: 690V (TUV)
- Prąd znamionowy: 50A (10 mm2）
- Gniozdo: 4P PE
- Rezystancja styków: ≤5mΩ
- Wodoszczelność: IP67 (1m, 30min)
- Pasuje do żył o średnicy: 4-16 mm2
- Zewnętrzna średnica kabla): 15-24 mm
- Zakres tempreatur pracy: -40℃~ 85℃
BC02(H9)
- Art. nr (TUV, CQC 690V): BC02-5M65-19 (kabel: 6/10/16 mm²)
- Art. nr (TUV, CQC 690V): BC02-5F65-09 (kabel: 6/10/16 mm2)
Parametry techniczne
Ogólne
| Gniazdo | 4P PE |
| Prąd znamionowy | 50A (dla kabla 10 mm²) |
| Napięcie znamionowe | 690V |
| Rezystancja styków | ≤1mΩ |
| Znamionowe napięcie udarowe | 6000V AC |
| Kategoria antyprzepięciowa | Ⅲ |
| Klasa szczelności złącza | 2 (sparowane) |
| Wodoszczelność | IP67 (1 m, 30 min) |
| Siła zapięcia, rozłączenia | 50~100N |
| Klasa palności | UL94-V0 |
| Zakres temperatur pracy | -40℃~ 85℃ |
Specyfikacja złącza
| Pasuje do żył o średnicy | 2.5/4/6/10/16 mm² lub 14/12/10/8/6 AWG |
| Średnica zewnętrzna kabla | 15~24 mm |
| Zapięcie | bagnet |
Model
| Gniazdo | męskie |
| Podłączenie przewodów | śruba |
| Rozmiar gwintu | M4X0.7 (typ “--”) |
Standardy
| PPP 59015A:2013 | TUV - wymagania i testy bezpieczeństwa |
| Zgodność z RoHS | tak |

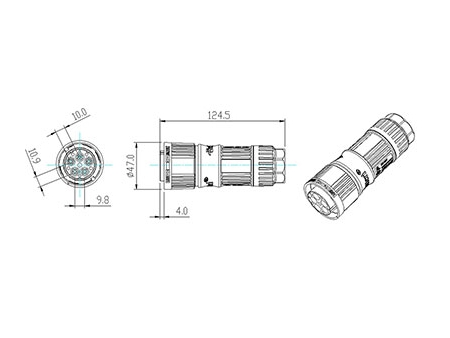

Wymiary
| Długość | 47.0 mm |
| Szerokość | 47.0 mm |
| Wysokość | 124.5 mm |
BC02(H6)
- Art. nr (TUV, CQC 690V): BC02-5M65-16(kabel: 2.5/4/6 mm2)
- Art. nr (TUV, CQC 690V): BC02-5F65-06 (kabel: 2.5/4/6 mm²)
Parametry techniczne
Ogólne
| Gniazdo | 4P PE |
| Prąd znamionowy | 50 A (dla kabla 10 mm²) |
| Napięcie znamionowe | 690V |
| Rezystancja styków | ≤1mΩ |
| Znamionowe napięcie udarowe | 6000V AC |
| Kategoria antyprzepięciowa | Ⅲ |
| Klasa szczelności złącza | 2 (sparowane) |
| Wodoszczelność | IP67 (1 m, 30 min) |
| Siła zapięcia, rozłączenia | 50~100N |
| Klasa palności | UL94-V0 |
| Zakres temperatur pracy | -40℃~ 85℃ |
Specyfikacja złącza
| Pasuje do żył o średnicy | 2.5/4/6/10/16 mm² lub 14/12/10/8/6 AWG |
| Średnica zewnętrzna kabla | 15~24 mm |
| Zapięcie | bagnet |
Model
| Gniazdo | żeńskie |
| Podłączenie przewodów | śruba |
| Rozmiar gwintu | M4X0.7 (typ “--”) |
| Zamontowany gwint metryczny | M32 |
| Rozmiar otworu wycięcia w panelu | Φ32.3 0.2/0 |
Materiał
| Obudowa i materiał dielektryczny | PA66 (25% GF) |
| Styki | stop medzi i cynku |
| Powierzchnia styków | posrebrzana |
| Uszczelka | silikon |
Standardy
| PPP 59015A:2013 | TUV - testy i wymagania bezpieczeństwa |
| Zgodność z RoHS | tak |

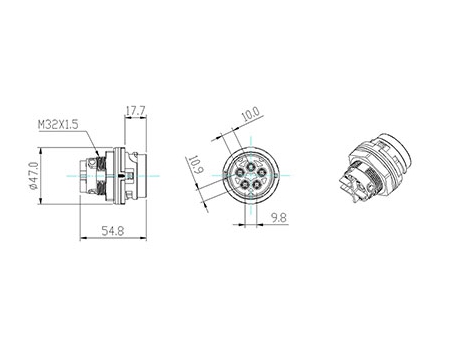

Wymiary
| Długość | 47.0 mm |
| Szerokość | 47.0 mm |
| Wysokość | 54.8 mm |
