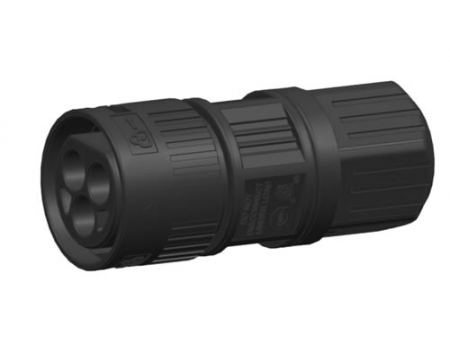

BC01B Trzypinowe złącze solarne
Opinii
Złącze solarne to trójpinowe niskoprądowe złącze AC 300V/16A, zaprojektowane do niezawodnych zastosowań zewnętrznych i przemysłowych. Charakteryzuje się kompaktową konstrukcją, opłacalnym projektem oraz stopniem ochrony IP68. Złącze spełnia wymagania trudnopalności UL94-V0 (lub wyższe) i jest przystosowane do długotrwałej eksploatacji na zewnątrz.
Dzięki mechanizmowi szybkiego montażu oraz bezpiecznemu systemowi połączenia typu plug-and-lock, złącza zapewniają wysoki poziom bezpieczeństwa i wygody zarówno podczas montażu fabrycznego, jak i instalacji na miejscu, co czyni je odpowiednimi do szerokiego zakresu zastosowań.
Złącza AC serii BC01B: montaż panelowy i okablowanie w terenie
- BC01B-OFC-C złącze żeńskie do montażu panelowego
- BC01B-WMC-C01 złącze męskie do okablowania w terenie
- CO1B-OMC-C złącze męskie do montażu panelowego
- BC01B-WFC-C01 złącze żeńskie do okablowania w terenie
| Liczba biegunów | 3P (L, N, PE) |
| Prąd znamionowy | 16 A |
| Napięcie znamionowe | 300 V |
| Napięcie wytrzymywane (częstotliwość sieciowa) | 4000 V |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | II |
| Stopień ochrony | IP68 (1 m, 1 h) |
| Klasa palności | UL94-V0 lub wyższa |
| Zakres temperatury pracy | −40°C do 85°C |
| Obsługiwane przewody | 3C 14/16/18 AWG lub 3G 2,5 / 1,5 / 1,0 mm² |
| Siła zatrzasku (blokady) | ≥150 N |
| Liczba cykli łączenia | ≥400 |
| Materiał obudowy | PA66 |
| Normy | UL6703A, IEC 61984 |
| Zgodność | RoHS, odporność na UV |
- Wiele konfiguracji złączy: Seria złączy obejmuje złącza męskie do montażu panelowego, złącza żeńskie do montażu panelowego, złącza męskie do okablowania w terenie oraz złącza żeńskie do okablowania w terenie, umożliwiając elastyczną integrację systemów w różnych scenariuszach zastosowań.
- Kompaktowe i zoptymalizowane wymiary: Zespół panel–kabel (połączenie) o długości całkowitej L = 75,24 mm i średnicy zewnętrznej D = 26,6 mm oraz zespół kabel–kabel (połączenie) o długości całkowitej L = 130,0 mm i średnicy zewnętrznej D = 26,6 mm.
- Zoptymalizowany dobór materiałów pod kątem kosztów: W celu zachowania równowagi między efektywnością kosztową a niezawodnością produktu zastosowano importowany nylon, zapewniający stabilne parametry pracy oraz stałą ochronę IP68.
- Stopień ochrony IP68: Pełna pyłoszczelność (poziom 6) oraz wodoodporność (poziom 8), możliwość zanurzenia w wodzie na głębokość 1 m przez 1 godzinę bez przecieków.
- Trudnopalność UL94-V0: W warunkach testowych, po dwóch 10-sekundowych ekspozycjach na płomień, ogień samoczynnie gaśnie w ciągu 30 sekund, znacząco zmniejszając ryzyko pożaru i zwiększając bezpieczeństwo systemu.
- Automatyczny mechanizm blokady: Złącza męskie i żeńskie automatycznie blokują się po pełnym wsunięciu, a siła utrzymania po połączeniu przekracza 200 N, zapewniając bezpieczne i odporne na wibracje połączenie.
Wspólne warianty schematów (typy zastosowań mikroinwerterów)
Wariant 1 - Zastosowanie mikroinwertera montowanego panelowo
- Zastosowanie mikroinwertera montowanego kablowo
- Zastosowanie mikroinwertera z podwójnym mostkiem
- Wariant 2
- Wariant 3
Certyfikaty
