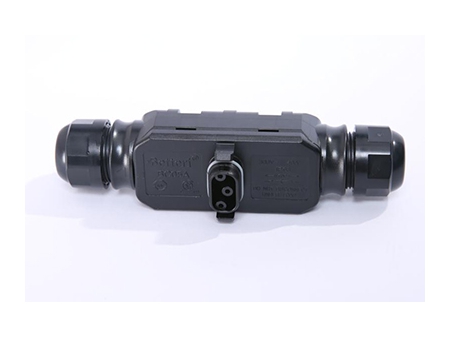

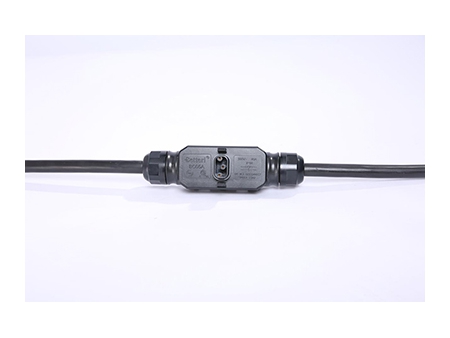

Złącze solarne BC05A

To fotowoltaiczne złącze AC służy do podłączania mikroinwerterów i przewodu magistrali. Zastosowanie wysokiej jakości tworzyw konstrukcyjnych PPO / PC i doskonałe właściwości uszczelniające zapewniają niezawodność i wydajność. Złącze PV BC05 charakteryzuje się również doskonałą odpornością na promieniowanie UV, mgłę solną, wysokie temperatury, wibracje i wstrząsy.

  • Specyfikacja głównego przewodu: 300V, 40A (10AWG)
  • Specyfikacja przewodu odgałęźnego: 300V, 12A (16AWG)
  • Kolor: Czarny
  • Certyfikaty:
Parametry techniczne
Ogólne Liczba wtyków 2P PE
Prąd znamionowy głównego kabla 40A (zastosowanie kabla miedzianego 10AWG/6mm²)
Napięcie znamionowe 300V
Prąd znamionowy kabla odgałęźnego 12A (zastosowanie kabla miedzianego 16AWG/1,5mm²)
Napięcie znamionowe kabla odgałęźnego 300V
Opór stykowy ≤5mΩ
Napięcie wytrzymywane przy częstotliwości zasilania 1500V AC
Kategoria przepięciowa
Stopień zanieczyszczenia złącza 2 (połączone)
Klasa ochrony IP68(1m, 1h)
Siła wyciągania 20~50N
Klasa palności UL94-V0
Zakres temperatury pracy -40℃~ 85℃
Normy PPP 59015A:2013 Norma testowa TUV
ANSI/UL6703-2017 Norma testowa CSA
Zgodność z RoHS Tak
Dane dotyczące połączeń Specyfikacja odpowiednich kabli Główny kabel: 14/12/10AWG; kabel odgałęźny: 16/18AWG
Zewnętrzna średnica odpowiednich kabli Główny kabel: 10~13mm; kabel odgałęźny: 7~9.5mm
System blokowania Zatrzask (8mm)
Typ połączenia Połączenie głównego kabla Prasowanie śrubowe
Połączenie kabla odgałęźnego Zacisk
Materiał Materiał obudowy PPE
Materiał styków Stop miedzi i cynku
Powierzchnia styków Główny kabel: cynowany; kabel odgałęźny: złocony
Materiał uszczelniający Guma silikonowa
Wymiary Długość 150mm
Szerokość 40mm
Wysokość 110mm
Metoda okablowania

Metoda okablowania (dla wielu falowników)

Metoda okablowania (dla pojedynczego mikrofalownika)
