BC05 Trójstykowe złącza okrągłe (3PIN, do mikroinwertera)

Opinii

Strona www: http://thesolarconnector.pl/2-3-bc05-circular-connectors.html

Nie produkujemy już tego produktu, został on usunięty z naszych półek.

Złącze konektor PV, Złącze solarne, Konektor złącze panel solarny

To fotowoltaiczne złącze AC służy do podłączania mikroinwerterów i przewodu magistrali. Zastosowanie wysokiej jakości tworzyw konstrukcyjnych PPO / PC i doskonałe właściwości uszczelniające zapewniają niezawodność i wydajność. Złącze PV BC05 charakteryzuje się również doskonałą odpornością na promieniowanie UV, mgłę solną, wysokie temperatury, wibracje i wstrząsy.

BC05

Gniozdo: 2 PE
Napięcie i prąd znamionowe linii głównej: 300 V 30 A
Napięcie i prąd znamionowe odgałęzień: 300 V 8 A
Wodoszczelność: IP68 (1.5 m, 24 h)
Klasa palności: UL94-V0
Rezystancja izolacji: >5 MΩ
Napięcie znamionowe udarowe: 1500 V AC (10 mA,1 min)

Parametry techniczne

Ogólne

Gniazdo	2P PE
Prąd znamionowy linii głównej	32A (dla kabla miedzianego 10 AWG/6 mm²)
Napięcie znamionowe linii głównej	300V
Prąd znamionowy odgałęzienia	12A (dla kabla 16 AWG/1.5 mm²)
Napięcie znamionowe odgałęzienia	300 V
Rezystancja styków	≤5mΩ
Napięcie znaminowe udarowe	1500V AC
Kategoria antyprzepięciowa	Ⅲ
Klasa szczelności złącza	2 (sparowane)
Wodoszczelność	IP68 (1.5 m, 24 h)
Siła zapięcia, rozłączenia	50~100 N
Klasa palności	UL94-V0
Zakres temperatur pracy	-40℃~ 85℃

Specyfikacja złącza

Pasuje do kabli	linia główna: 14/12/10 AWG; odgałęzienia: 16/18 AWG
Pasuje do kabli o zewnętrznej średnicy	linia główna: 10~13 mm; odgałęzienia: 7~9.5 mm
Zapięcie	zatrzask
Typ podłączenia linii głównej	śruba
Podłączenie rozgałęzień	zagniatane

Materiał

Osłona	PPE
Zacisk	stop miedzi i cynku
Pokrycie zacisku	linia główna: cynowana; linie odgałęzień: pozłacane
Materiał uszczelniający	uszczelka silikon

Standardy

PPP 59015A:2013	TUV
ANSI/UL6703-2017	CSA
Zgodność z RoHS	tak

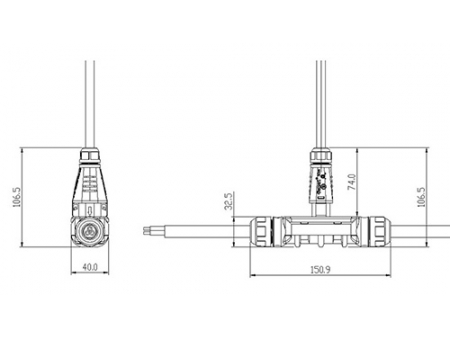

Wymiary

Długość	150 mm
Szerokość	40 mm
Wysokość	110 mm
