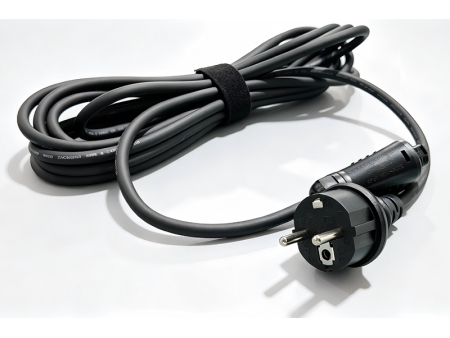

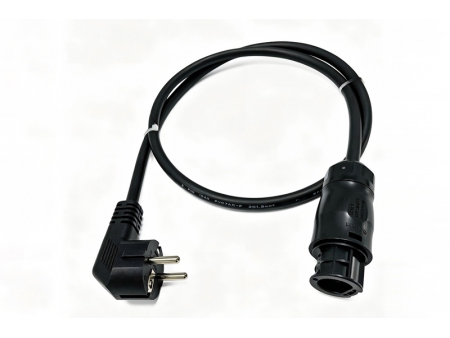

Zestaw przewodu solarnego AC ze wtyczką CEE 7/7 Schuko i złączem BC05A
Opinii
Ten zestaw przewodu łączy europejską wtyczkę CEE 7/7 Schuko ze złączem fotowoltaicznym AC serii Betteri BC05A. Jest przeznaczony do podłączenia po stronie AC w systemach mikroinwerterów solarnych, urządzeniach PV oraz systemach magazynowania energii na rynkach europejskich i w innych regionach, w których stosuje się wtyczki kompatybilne ze standardem CEE 7/7 Schuko.
Specyfikacja techniczna
| Pozycja | Specyfikacja |
| Model wtyczki | ZH-1, ZH-3 |
| Prąd znamionowy po stronie wtyczki | 16A |
| Napięcie znamionowe po stronie wtyczki | 250V AC |
| Typ wtyczki | Europejska CEE 7/7, Schuko |
| Model złącza solarnego AC | BC05A / możliwość personalizacji |
| Typ złącza | Złącze solarne AC, kompatybilne z mikroinwerterami i systemami PV po stronie AC |
| Zgodność środowiskowa | RoHS, REACH |
- Konstrukcja wtyczki CEE 7/7: Wtyczka CEE 7/7 Schuko ma dwa okrągłe bolce oraz hybrydową konstrukcję uziemienia. Posiada boczne styki uziemiające do gniazd typu F oraz otwór na bolec uziemiający do gniazd typu E, co zapewnia kompatybilność zarówno z systemem Schuko CEE 7/3, jak i francuskim systemem gniazd CEE 7/5. Taka konstrukcja umożliwia szerokie zastosowanie w europejskich instalacjach fotowoltaicznych.
- Kompatybilność ze złączami PV: Zestaw wyposażony jest w złącze AC serii Betteri BC05A, przeznaczone do kompatybilnych mikroinwerterów oraz systemów PV po stronie AC. Złącze zapewnia stabilne przesyłanie energii między mikroinwerterem a punktem podłączenia do sieci.
- Możliwość certyfikacji: Wtyczka może być dostarczana z certyfikatami VDE, TÜV Rheinland, KEMA-KEUR, NF, CEBEC, NEMKO, SEMKO, FIMKO oraz DEMKO. Złącze AC może zostać skonfigurowane tak, aby spełniało odpowiednie międzynarodowe wymagania bezpieczeństwa.
- Zgodność środowiskowa: Kompletny zestaw przewodu może być dostarczany w konfiguracjach zgodnych z RoHS i REACH, spełniając wymagania środowiskowe dla globalnych rynków fotowoltaicznych.
- Konfiguracja niestandardowa: Długość przewodu, materiał izolacji, materiał powłoki zewnętrznej oraz zakończenie złącza mogą być dostosowane do wymagań różnych projektów solarnych.
- Połączenie paneli solarnych z inwerterem w domowych i komercyjnych systemach PV na rynkach stosujących standard CEE 7/7.
- Podłączenie zasilania w fotowoltaicznych systemach magazynowania energii.
- Zasilanie mikroinwerterów solarnych, optymalizatorów oraz urządzeń monitorujących PV.
- Niestandardowe okablowanie systemów PV dla projektów na rynkach europejskich.
- Wtyczka CEE 7/7 Schuko posiada bezpieczną konstrukcję z uziemieniem i wspiera zgodność z europejskimi wymaganiami bezpieczeństwa elektrycznego.
- Złącze PV BC05A oferuje stopień ochrony IP68, zapewniając odporność na pył i wodę, dzięki czemu nadaje się do zewnętrznych instalacji fotowoltaicznych.
- Długość przewodu, sposób zakończenia złącza oraz materiał przewodu mogą być dostosowane do konkretnych wymagań systemu PV.
- Każdy kompletny zestaw przed wysyłką przechodzi 100% testów parametrów elektrycznych i bezpieczeństwa.
