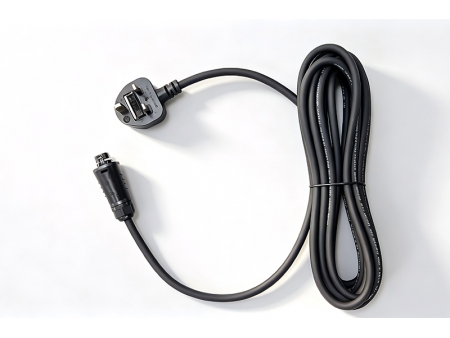

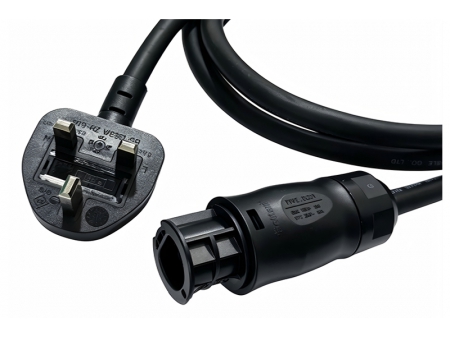

Type G Plug to AC Solar Connector Cable Assembly
Opinii
Ten zestaw przewodu łączy wtyczkę sieciową typu G z bezpiecznikiem, zgodną z normą bezpieczeństwa BS 1363, ze złączem solarnym AC Betteri. Jest przeznaczony do podłączenia po stronie AC w systemach mikroinwerterów fotowoltaicznych, urządzeniach PV oraz systemach magazynowania energii w Wielkiej Brytanii, Arabii Saudyjskiej, krajach GCC, Irlandii, Cyprze, Malcie, Malezji, Singapurze, Hongkongu oraz na innych rynkach wykorzystujących wtyczki typu G.
Specyfikacja techniczna
| Pozycja | Specyfikacja |
| Model wtyczki | ZH-61A (Typ G / BS 1363) |
| Prąd znamionowy po stronie wtyczki | 3A, 5A, 10A, 13A |
| Napięcie znamionowe po stronie wtyczki | 250V AC 3A, 5A, 10A, 13A |
| Typ wtyczki | Typ G / standard brytyjski i krajów Zatoki Perskiej |
| Model złącza solarnego AC | BC01 / możliwość personalizacji |
| Typ złącza | Złącze solarne AC, kompatybilne z mikroinwerterami i systemami PV po stronie AC |
- Konstrukcja wtyczki typu G: Wtyczka typu G ma trzy prostokątne bolce ułożone w układzie trójkątnym oraz zintegrowany bezpiecznik ochronny. Wartość bezpiecznika można dobrać w zależności od zastosowania, np. 3 A dla urządzeń PV o niskiej mocy lub 13 A dla urządzeń fotowoltaicznych i systemów magazynowania energii o większym obciążeniu. Konstrukcja gniazd z przesłonami, stosowana w systemach BS 1363, pomaga zapobiegać przypadkowemu kontaktowi i zwiększa bezpieczeństwo użytkowania.
- Kompatybilność ze złączami PV: Zestaw jest kompatybilny ze złączami solarnymi AC Betteri i został zaprojektowany zgodnie z wymaganiami bezpieczeństwa dla złączy IEC 61984:2008. Zapewnia niezawodne połączenie po stronie AC w systemach fotowoltaicznych, w tym w instalacjach z mikroinwerterami oraz powiązanym sprzętem PV.
- Możliwość certyfikacji: Wtyczka może być dostarczana z opcjami certyfikacji ASTA oraz GCC. Złącze solarne AC może zostać skonfigurowane tak, aby spełniało odpowiednie wymagania UL, TÜV oraz IEC, w zależności od potrzeb projektu i rynku docelowego.
- Zgodność środowiskowa: Kompletny zestaw może być dostarczany w konfiguracjach zgodnych z RoHS i REACH, aby wspierać wymagania zgodności na globalnych rynkach fotowoltaicznych.
- Konfiguracja niestandardowa: Długość przewodu, materiał izolacji, materiał powłoki zewnętrznej, zakończenie złącza oraz wartość bezpiecznika mogą być dostosowane do konkretnych wymagań instalacyjnych.
- Połączenie po stronie AC dla domowych i komercyjnych systemów fotowoltaicznych na rynkach stosujących wtyczkę typu G.
- Podłączenie zasilania w fotowoltaicznych systemach magazynowania energii.
- Zasilanie mikroinwerterów solarnych, optymalizatorów oraz urządzeń monitorujących PV.
- Niestandardowe okablowanie systemów PV dla projektów w Wielkiej Brytanii, Arabii Saudyjskiej oraz krajach GCC.
- Zintegrowany bezpiecznik we wtyczce typu G zapewnia ochronę nadprądową urządzeń PV i wspiera zgodność z brytyjskimi przepisami bezpieczeństwa elektrycznego w ramach systemu BS 1363.
- Złącza PV serii BC01/BC05A oferują stopień ochrony IP68, zapewniając odporność na pył i wodę, dzięki czemu nadają się do zewnętrznych instalacji fotowoltaicznych.
- Długość przewodu, sposób zakończenia złącza oraz wartość bezpiecznika mogą być dostosowane do konkretnych wymagań systemu PV.
- Każdy kompletny zestaw przed wysyłką przechodzi 100% testów parametrów elektrycznych i bezpieczeństwa.
