Laserowa głowica tnąca fiber 120kW do ukosowania (jednowahadłowa głowica kątowa)
LCF20A
Inteligentna głowica laserowa z autofokusem do obróbki metalowych rur i profili o mocy do 20 kW

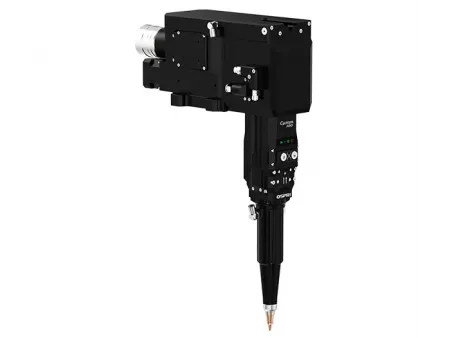

Przedni interfejs/złącze lasera, rysunek 1 z uchwytem montażowym, rysunek 2 bez uchwytu montażowego

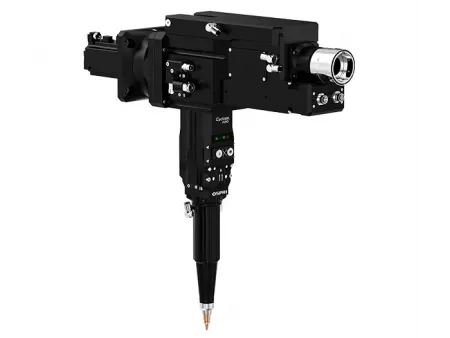

Tylny interfejs/złącze lasera, rysunek 1 bez uchwytu montażowego, rysunek 2 z uchwytem montażowym
Ta wysokowydajna laserowa głowica tnąca fiber do ukosowania została zaprojektowana do obróbki metalowych rur i profili przy mocy do 20 kW. Wyposażona w wydłużony czujnik dyszy laserowej, z łatwością obsługuje szeroki zakres profili konstrukcyjnych. Wbudowany system ochrony antykolizyjnej zapewnia szybkie przywrócenie pracy po uderzeniu, a ulepszony sygnał sprzężenia zwrotnego gwarantuje szybkie reakcje i stabilne cięcie. Udoskonalona konstrukcja skraca przestoje i upraszcza konserwację, co czyni ją idealnym rozwiązaniem do wymagających zastosowań przemysłowych.
| Typ | Laserowa głowica tnąca fiber z autofokusem |
| Model | LCF20A1/LCF20A2 |
| Typ interfejsu | Q , QD, LOE3.1, LOE3.2 |
| Długość fali | 1064±10nm |
| Moc znamionowa | ≤20kW |
| Ogniskowa | 250mm/300mm |
| Długość kolimacji | 100mm |
| Zakres ogniskowania | -50mm~ 50mm / -70mm~ 70mm |
| Zakres regulacji centrowania | ±1.5mm |
| Prędkość ogniskowania | 400mm/s |
| Powtarzalna dokładność pozycjonowania osi ogniskowania | 0.05mm |
| Zakres ruchu osi A | ±45° |
| Nominalna prędkość obrotowa | 30r/min |
| Przyspieszenie kątowe | 240rad/s² |
| Dokładność pozycjonowania | 1arcmin |
| Ciśnienie gazu pomocniczego | ≤3MPa |
| Waga | 10kg |
Przeznaczona do cięcia rur i profili metalowych — w tym rur okrągłych, kwadratowych oraz belek typu H. Nadaje się do obróbki stali węglowej, nierdzewnej i innych powszechnie stosowanych materiałów konstrukcyjnych.
- Stal węglowa 8 mm
- Kątownik 5mm
- Stal węglowa 6 mm
Możliwość cięcia skośnego do 500 mm zapewnia płynną obróbkę dużych profili konstrukcyjnych
Wbudowany czujnik dyszy laserowej zapewnia bezpieczną ochronę przed kolizją, umożliwiając szybkie wznowienie pracy bez przerw w produkcji
Zintegrowany wzmacniacz pojemnościowy o szybkim czasie reakcji i niskim poziomie zakłóceń zapewnia precyzyjne i stabilne cięcie
Wczesne ostrzeżenia o nieszczelności lub spadku ciśnienia zapewniają ciągłość pracy i zapobiegają przestojom
Bezproblemowa integracja z systemami CNC, umożliwiająca zsynchronizowane sterowanie i spójną pracę całego systemu.
| Soczewka ochronna kolimująca | PMD32T2DS |
| Soczewka ochronna ogniskująca | PMD34T5DS |
| Soczewka ochronna tnąca | PMD34T5DS |
| Soczewka kolimująca | DF100D37DS |
| Soczewka ogniskująca | DF200D37DS，SF250D37DS，SF300D37DS |
| Pierścień uszczelniający | 38.6×30.5×3.8 |
| Pierścień ceramiczny | FC-18 |
| Dysza | Seria FSN21 |
