Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)
LCF15A
Inteligentna głowica laserowa z autofokusem do obróbki metalowych rur i profili o mocy do 15 kW

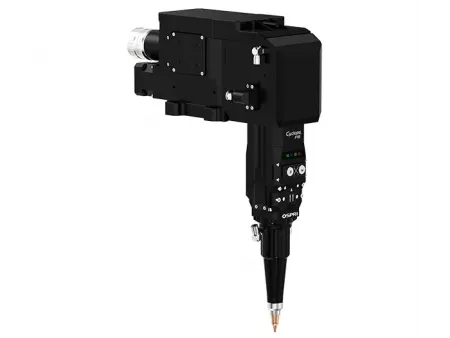

Przedni interfejs/złącze lasera, rysunek 1 z uchwytem montażowym, rysunek 2 bez uchwytu montażowego.

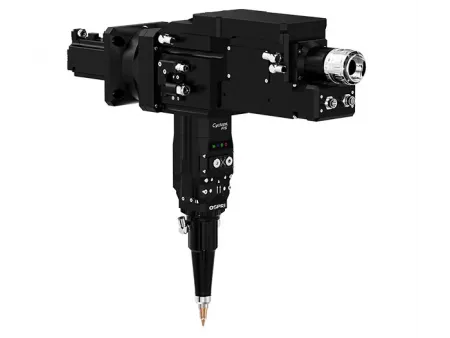

Tylny interfejs/złącze lasera, rysunek 1 bez uchwytu montażowego, rysunek 2 z uchwytem montażowym
Zaprojektowana do obróbki metalowych rur i profili konstrukcyjnych, tLaserowa głowica tnąca fiber zapewnia wysoką wydajność przy mocy do 15 kW. Wydłużony czujnik umożliwia łatwe dopasowanie do różnych typów profili i gwarantuje stabilne parametry cięcia. Wbudowany system ochrony antykolizyjnej pozwala na szybkie przywrócenie pracy po uderzeniu, a ulepszony system sygnalizacji zapewnia szybkie alarmy, utrzymując stałą jakość i minimalizując przestoje. Konstrukcja głowicy upraszcza obsługę serwisową, dzięki czemu jest niezawodna w długotrwałej eksploatacji przemysłowej.
| Typ | Laserowa głowica tnąca fiber z autofokusem |
| Model | LCF15A1/LCF15A2 |
| Typ interfejsu | Q , QD, LOE3.1, LOE3.2 |
| Długość fali | 1064±10nm |
| Moc znamionowa | ≤15kW |
| Ogniskowa | 250mm/300mm |
| Długość kolimacji | 100mm |
| Zakres ogniskowania | -50mm~ 50mm / -70mm~ 70mm |
| Zakres regulacji centrowania | ±1.5mm |
| Prędkość ogniskowania | 400mm/s |
| Powtarzalna dokładność pozycjonowania osi ogniskowania | 0.05mm |
| Zakres ruchu osi A | ±45° |
| Nominalna prędkość obrotowa | 30r/min |
| Dokładność pozycjonowania | 1arcmin |
| Ciśnienie gazu pomocniczego | ≤3MPa |
| Waga | 9.5kg |
Laserowa głowica tnąca fiber do ukosowania jest zoptymalizowana do cięcia rur i profili – okrągłych, kwadratowych i typu H-beam. Odpowiednia do obróbki stali węglowej, nierdzewnej i innych typowych metali przemysłowych.
- 8 mm stal węglowa, 12 kW – 8 m/min, cięcie azotem
- 5 mm kątownik, 3 kW
- 6 mm kwadratowa rura stalowa, 2.4 kW
Możliwość cięcia skośnego do 500 mm zapewnia płynną obróbkę dużych profili konstrukcyjnych
Wbudowany czujnik dyszy laserowej chroni głowicę przed uszkodzeniem, umożliwiając szybkie wznowienie produkcji
Zintegrowany wzmacniacz pojemnościowy o szybkim czasie reakcji i niskich zakłóceniach zapewnia precyzyjne i stabilne działanie
Wczesne ostrzeżenia o nieszczelności lub spadku ciśnienia zapewniają ciągłość pracy i zapobiegają przestojom
Bezproblemowe połączenie z systemami CNC dla zsynchronizowanego sterowania i pełnej integracji z maszyną
| Soczewka ochronna kolimująca | PMD32T2DS |
| Soczewka ochronna ogniskująca | PMD34T5DS |
| Soczewka ochronna tnąca | PMD34T5DS |
| Soczewka kolimująca | DF100D37DS |
| Soczewka ogniskująca | DF200D37DS, SF250D37DS, SF300D37DS |
| Pierścień uszczelniający | 38.6×30.5×3.8， 38.6×30.5×3.8 |
| Pierścień ceramiczny | FC-18 |
| Dysza | Seria FSN21 |
