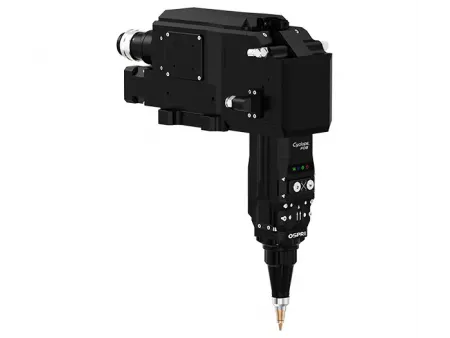

Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)
LCF08A
Inteligentna laserowa głowica tnąca z autofokusem do cięcia rur i profili metalowych o mocy do 8 kW
Przedni interfejs/złącze lasera — rysunek 1 bez uchwytu montażowego, rysunek 2 z uchwytem montażowym

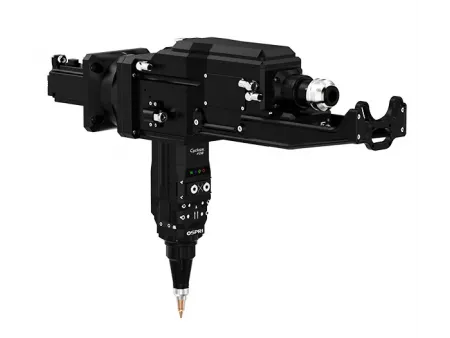

Tylny interfejs/złącze lasera — rysunek 1 bez uchwytu montażowego, rysunek 2 z uchwytem montażowym
Laserowe głowice tnące o mocy 8 kW z jednowahadłową konstrukcją kątową przeznaczone są do maszyn z bocznym podawaniem rur i profili lub do komórek robotycznych. Umożliwiają cięcie stali węglowej, nierdzewnej i aluminium. Długozasięgowy czujnik pojemnościowy utrzymuje stały dystans przy obróbce rur okrągłych, kwadratowych, prostokątnych oraz profili konstrukcyjnych (kątowniki, ceowniki, belki H). System ochrony antykolizyjnej automatycznie resetuje głowicę po uderzeniu, a wzmocnione linie sygnałowe wysyłają alarmy w czasie rzeczywistym. Dostęp serwisowy od przodu i moduł ochrony szyby typu szufladowego skracają czas konserwacji. Głowice te stosuje się do cięcia elementów, takich jak ramy, barierki, meble rurowe i części podwozi.
| Typ | Laserowa głowica tnąca fiber z autofokusem |
| Model | LCF08A1/LCF08A2 |
| Typ interfejsu | QBH, G5 |
| Długość fali | 1064±10nm |
| Moc znamionowa | ≤8kW |
| Ogniskowa | 200mm/250mm |
| Długość kolimacji | 100mm |
| Zakres ogniskowania | -35mm~ 30mm / -50mm~ 50mm |
| Zakres regulacji centrowania | ±1.5mm |
| Prędkość ogniskowania | 400mm/s |
| Powtarzalność osi ogniskowania | 0.05mm |
| Zakres ruchu osi A | ±45° |
| Prędkość obrotowa znamionowa | 30r/min |
| Przyspieszenie kątowe | 240rad/s² |
| Dokładność pozycjonowania | 1arcmin |
| Ciśnienie gazu pomocniczego | ≤3MPa |
| Waga | 9kg |
Wykorzystywane w systemach cięcia rur i profili (okrągłych, kwadratowych, prostokątnych) oraz konstrukcji stalowych, takich jak kątowniki, ceowniki i belki H. Przetwarzają stal węglową i nierdzewną z zachowaniem stabilnej wydajności w zakresie mocy do 8 kW.
Zdolność cięcia skośnego do 500 mm umożliwia płynną obróbkę dużych profili konstrukcyjnych.
Wbudowany czujnik laserowy w dyszy zapewnia bezpieczną ochronę przy kolizjach, umożliwiając szybkie wznowienie produkcji.
Zintegrowany wzmacniacz pojemnościowy o szybkim czasie reakcji i niskim poziomie zakłóceń gwarantuje dokładne i stabilne cięcie.
System wczesnego ostrzegania wykrywa nieszczelności lub spadek ciśnienia, zapobiegając przestojom.
Bezpośrednia integracja z systemem CNC umożliwia zsynchronizowane sterowanie i płynną pracę maszyny.
