Zrobotyzowana laserowa głowica tnąca 3D 4 kW
LCR04
Laserowa głowica tnąca z autofokusem i wbudowaną osią nadążną do cięcia złożonych kształtów 3D
LCR04
Laserowa głowica tnąca z autofokusem i wbudowaną osią nadążną do cięcia złożonych kształtów 3D
Typowym wyzwaniem w robotycznym cięciu 3D jest utrzymanie stałej odległości dyszy od powierzchni podczas ruchu po krzywiznach i uformowanych elementach, przy jednoczesnym dostosowywaniu ogniskowania do zmian grubości materiału. Nasze głowice laserowe 3D o mocy 4 kW rozwiązują ten problem dzięki autofokusowi i wbudowanemu systemowi nadążnemu (pojemnościowa kontrola odległości). Funkcje te utrzymują stałą odległość na panelach o złożonych kształtach i zapewniają stabilną jakość cięcia, nawet gdy robot zmienia kąt lub prędkość. Obudowa jest kompaktowa i szczelna, dzięki czemu głowica idealnie nadaje się do pracy w ograniczonej przestrzeni robota. Precyzyjny mechanizm resetujący i konstrukcja antykolizyjna chronią osiowanie po drobnych uderzeniach, co pomaga utrzymać stałą jakość produkcji.
| Typ | Zrobotyzowana laserowa głowica tnąca 3D |
| Model | LCR04 |
| Typ interfejsu | QBH |
| Długość fali | 1080±10nm |
| Moc znamionowa | ≤4kW |
| Ogniskowa | 150mm |
| Długość kolimacji | 75mm |
| Zakres ogniskowania | -24mm~ 20mm |
| Zakres regulacji centrowania | ±1.5mm |
| Prędkość ogniskowania | ≤200mm/s |
| Powtarzalna dokładność pozycjonowania osi ogniskowania | 0.05mm |
| Skok ogniskowania | 12mm |
| Prędkość ogniskowania | ≤50mm/s |
| Skok osi nadążnej | 27mm |
| Prędkość osi nadążnej | ≤250mm/s |
| Ciśnienie gazu pomocniczego | ≤2.5MPa |
| Waga | 7.0kg |
Głowice tnące 3D pracują na pięcioosiowych maszynach tnących i w komórkach zrobotyzowanych przy obróbce karoserii samochodowych, błotników i innych elementów zewnętrznych. Obrabiają stal węglową, aluminium, miedź oraz blachy ocynkowane, zapewniając równą jakość krawędzi we wszystkich materiałach.

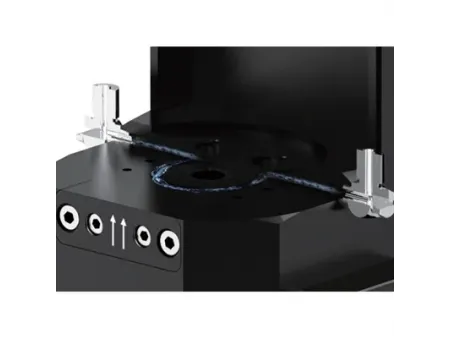

Zamknięty obieg chłodzenia wodnego w interfejsie QBH utrzymuje stałą temperaturę i zapobiega kondensacji na elementach optycznych, dzięki czemu długotrwała praca pozostaje stabilna i powtarzalna.
Trzypunktowy system stożkowego pozycjonowania przywraca głowicę do pierwotnej pozycji po uderzeniu, zapewniając utrzymanie dokładnego osiowania.
Zintegrowany moduł nadążny (pojemnościowa kontrola odległości) jest w pełni zabudowany i lekki, co zapobiega przedostawaniu się kurzu, a jednocześnie umożliwia szybkie śledzenie powierzchni dla precyzyjnego, wysokoprędkościowego cięcia.
Trzy szyby ochronne osłaniają główne elementy optyczne przed odpryskami i kurzem, zwiększając trwałość podczas codziennej pracy produkcyjnej.
Elastyczne mocowanie czujnika wykorzystuje śruby zrywalne (zaprojektowane do bezpiecznego pęknięcia przy uderzeniu), które chronią głowicę i jednocześnie wysyłają sygnał zatrzymania kolizji do kontrolera.
System wykrywania kolizji jest zintegrowany z układem sterowania, natychmiast odcina zasilanie po uderzeniu, zapobiegając dalszym uszkodzeniom.
